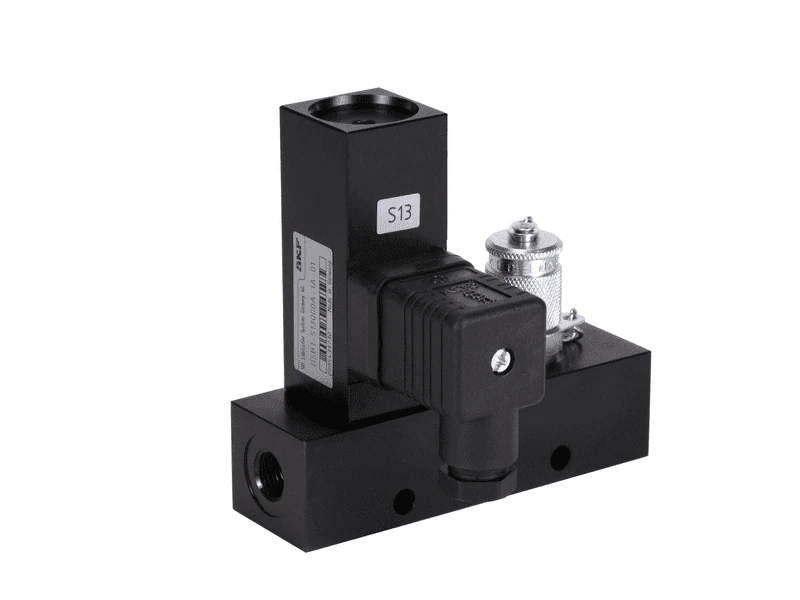

Реле давления DSB

Для использования в одномагистральных и двухмагистральных системах смазки

Погрузочно-разгрузочное оборудование

Информация о доставке

Доставка Транспортной компанией по Москве, РФ, СНГ

Самовывоз со склада в Москве бесплатно

Заказ от 1 штуки

Оплата заказа

Безналичный расчет для ИП и юридических лиц

Нужна помощь в подборе?

Описание Технические характеристики Образец заказа Принадлежности

Серия продуктов DSB состоит из механико-поршневых реле давления, предназначенных для использования со смазками марки NLGI 1-2. Расположение исполнительного поршня внутри корпуса реле давления помогает обеспечить непрерывный обмен смазкой вокруг точки измерения. Это надежно предотвращает повторное давление одной и той же смазки, что может привести к отделению смазочного мыла и масла, также известному как кровотечение смазки.

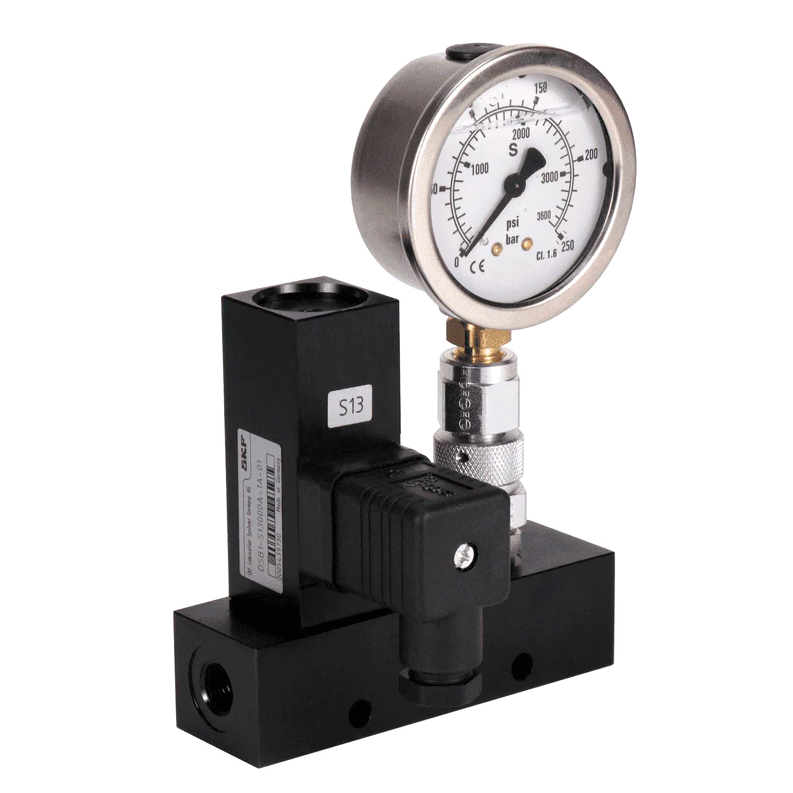

В зависимости от области применения реле давления может быть сконфигурировано в виде одинарной или двойной конструкции, с измерительным разъемом или манометром или без него. Реле давления обычно устанавливается перед последним распределителем смазки.

Technical data
Function principle	mechanical piston pressure switch
Operating temperature	–25 to +80 °C	–13 to +132 °F
Operating pressure	max. 300 bar	max. 4351 psi
Lubricant	grease NLGI 1 and 2
Breaking capacity, ohm load	max. 1,2 VA
Operating voltage	max. 30 V AC/36 V DC
Operating current	min. 1 mA, max. 50 mA
Type of contact	change-over
Connection method	clamps
Mechanical service life	10⁵ switching cycles
Housing material	aluminum, anodized
Contact material	silver alloy, hard gold plating
Connector socket 3+PE	DIN EN 175 301-803 A
Protection class	IP 65
Connection	G 1/4
Dimensions	min. 60 x 76 x 105 mm max. 150 × 153 × 76 mm	min. 2.36 × 4.13 × 2.99 in max. 5.90 × 6.02 × 2.99 in
Mounting position	any
Certification	Germanischer Loyd (GL) certification

Order example
The product can be configured using a configuration code. The order example shows one possible part number and its explanation.
DSB1-S02F06G-1A-01	Pressure switch 1 - switching on increasing pressure, PIN 1 and 3 20 bar +/-15% Pressure switch 2 - switching on decreasing pressure, PIN 1 and 2 60 bar +/-15% Measurement connector: with pressure gauge, 250 bar Design: standard, based on corrosion category C3
You can configure the product using the CAD configurator below. This will give you a specific order number as well. For more details please refer to the product catalogue.
