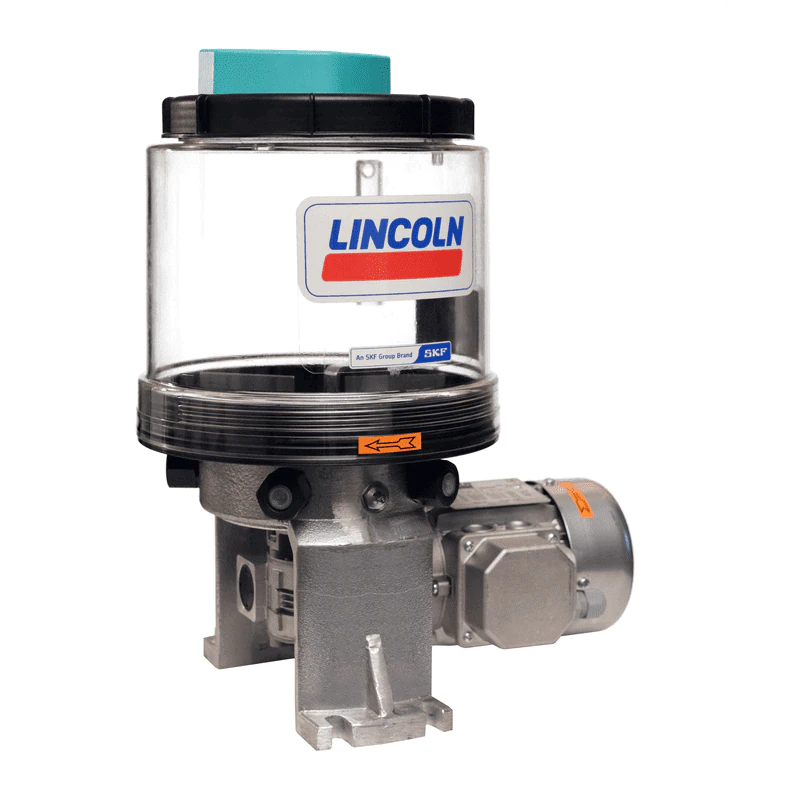

Многмагистральный насос высокого давления может подавать смазку непосредственно в точки смазки или использоваться в качестве централизованного насоса для смазки в крупногабаритных прогрессивных системах. Он может приводить в действие до пяти элементов, которые доступны в различных размерах для оптимальной регулировки. Конструкция привода насоса и эксцентрикового вала, высокоэффективная червячная передача, минимальное количество деталей и многодиапазонный двигатель обеспечивают ряд преимуществ. Насосы P 205 выпускаются с трехфазным фланцевым креплением и многодиапазонным двигателем или со свободным концом вала для использования с другими двигателями. Предлагаются различные передаточные числа и размеры резервуаров с регулировкой уровня или без нее.
Technical data | Function principle | electrically operated piston pump |
| Lubricant | grease: up to NLGI 2
oil: viscosity 40–1500 mm2/s |
| Number of lubricant outlets | 1 to 5 |
| Metering quantity | 0,08–4,20 cm³/min | 0.005–0.256 in3/min |
| Ambient temperature | –20 to +70 ° | -4 to +158 °F |
| Connection main line | G 1/4 |
| Electrical connections | 380–420 V AC/50 Hz,
440–480 V AC/60 Hz
500 V AC/50Hz |
| Protection class | IP 55 |
| Drive speed main shaft | grease: < 25 min-1
oil: < 25 min-1 |
| Operating pressure max. | 350 bar | 5075 psi |
| Reservoir |
| plastic | 4 and 8 kg | 8.8 and 17.6 lb |
| steel | 5, 10 and 30 kg | 11; 22 and 66 lb |
| Dimensions depending on the model |
| min | 406 × 280 × 230 mm | 160 × 110 × 91 in
|
| max | 507 × 365 × 300 mm | 200 × 144 × 118 in |
| Mounting position | vertical |
| Options | several different level switches; ATEX versions |
Valid for ρ=1 kg/dm³
Order example | The product can be configured using a configuration code. The order example shows one possible part number and its explanation. |
| P205-M280-8XL-4K6-500 | - Pump P205
- AC flange gear motor
- Gear ratio 280:1
- 8 liter plastic reservoir
- For grease with low level control
- 4 pump elements K6
- Single-range motor for nominal supply voltage, 500 V/50 Hz
|
| For more details please refer to the product catalogue. |
Accessories
Pump elements | Part number | Description | Metering quantity |
| cm3/stroke | in3/stroke |
| 600-26875-2 | pump element K 5 | 0,11 | 0.0067 |
| 600-26876-2 | pump element K 6 | 0,16 | 0.0098 |
| 600-26877-2 | pump element K 7 | 0,23 | 0.014 |
| 655-28716-1 | adjustable pump element KR (7) | 0,04-0,18 | 0.0024-0.011 |
| 303-19285-1 | closing screw | | |
Pressure-relief valve and filling connectors | Part number | Description |
| 624-29056-1 | pressure-relief valve, 350 bar, G 1/4 D 6 for tube ø 6 mm OD |
| 624-29054-1 | pressure-relief valve, 350 bar, G 1/4 D 8 for tube ø 8 mm OD |
| 304-17571-1 | filling connector G 1/4 female |
| 304-17574-1 | filling connector G 1/2 female |
For outlet port instead of a pump elementFilling connector its for vacant outlet ports
