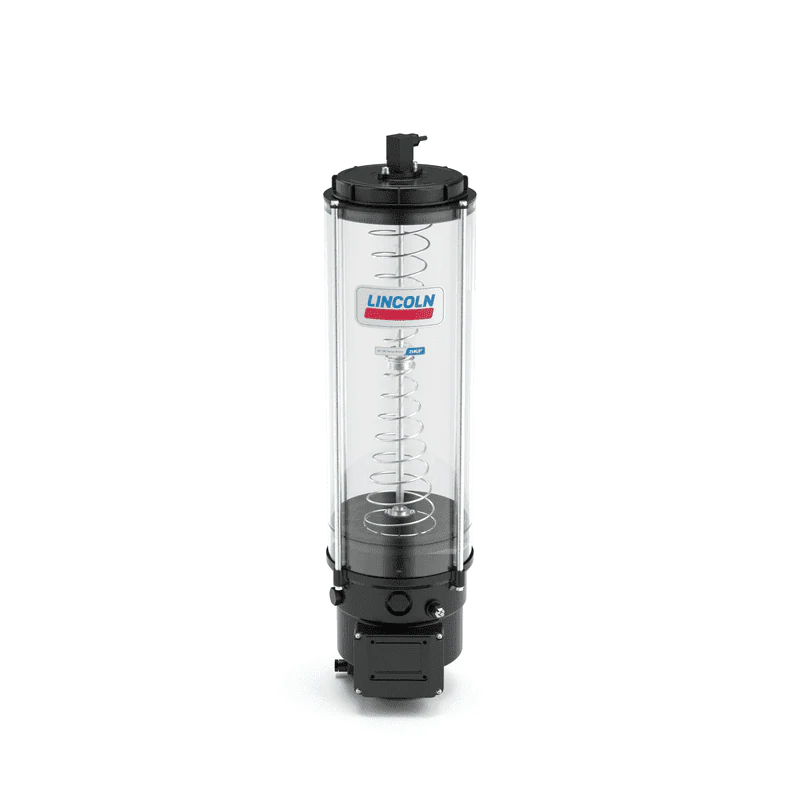

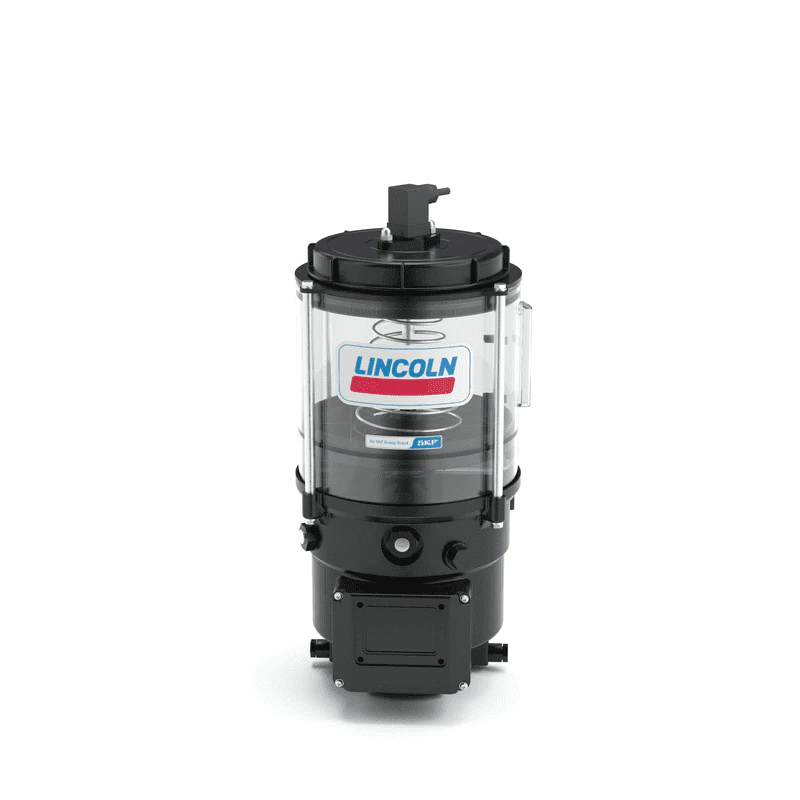

Компактный насос состоит из корпуса со встроенным двигателем, резервуара с лопаткой для перемешивания, насосного элемента с клапаном сброса давления, заправочного ниппеля и электрических соединительных деталей. Он может приводить в действие до трех насосных элементов и работает в соответствии с поставляемым заказчиком внешним блоком управления (время паузы и смазки).
Универсальный и экономичный, этот насос может быть усовершенствован с помощью низкоуровневого управления, которое позволяет контролировать циклы смазки. P 603M может обеспечить до 100 точек смазки, в зависимости от длины линии. Насосы P603M выпускаются с различными размерами резервуаров от 4 до 100 литров.
Technical data | Function principle | Electrically operated piston pump |
| Lubricant | grease: up to NLGI 2 |
| Number of lubricant outlets | max. 3
|
Delivery per pump element
| 4 cm³/min
| 0.24 in³/min
|
Max. lubricant output
| 12 cm³/min
| 0.73 in³/min |
| Capacity of the reservoir | 4; 8; 10; 15; 20; 30 ; 40 and 100 l | 1.06; 2.11; 2.64; 3.96; 5.28; 7.92 ; 10.56 and 26.4 gal. |
| Operating pressure | max. 350 bar | 5075 psi |
| Operating temperature | –40 to +70 °C | –40 to +158 °F |
| Operating voltage | 12, 24 V DC, 115 / 230 V AC |
| Protection class | IP 6K 9K |
| Dimensions | min. 240 × 235 × 415 mm
max. 240 × 235 × 1064 mm | 9.45 × 9.25 × 16.34 in
9.45 × 9.25 × 41.89 in |
| Mounting position | with stirring paddle: reservoir upside up
with follower plate: any |
With internally combined three pump elements to one outletDesign only available without follower plate and in C3
Order example | The product can be configured using a configuration code. The order example shows one possible part number and its explanation. |
| P603M-15XLBO-3K7-24-1A1.01 | - Pump model P603M
- Reservoir size: plastic, transparent, 15 l; 3.96 gal
- Reservoir type: for grease, with low-level control and stirring paddle, filling from top
- 3 K7 pump elements (4,0 cm³/min; 0.24 in³min; piston ∅ 7 mm)
- Operating voltage 24 V DC
- Bayonet plug, 7/4-pole for power supply, low-level control, protective conductor
- Square plug
- With connecting socket, without cable (from the pump to external devices)
|
| For more details please refer to the product catalogue. |
Pump elements | Part number | Description | Metering quantity |
| cm3/stroke | in3/stroke |
| 645-29873-1 | C3 pump element K7 including sealing ring | 0,246 | 0.015 |
| 645-77196-1 | C3 outlet combinable pump element Z7 including sealing ring | 0,246 | 0.015 |
| 645-77734-1 | C5-M pump element K7 including sealing ring | 0,246 | 0.015 |
| 645-77625-1 | C5-M outlet combinable pump element Z7 including sealing ring | 0,246 | 0.015 |
Pressure-relief valve | Part number | Designation | Pressure | Connection |
| 624-29056-1 | SVET-350-G 1/4A-D6 | 350 bar | 5075 psi | for tube ø 6 mm OD |
| 624-29056-1 | SVET-350-G 1/4A-D8 | 350 bar | 5075 psi | for tube ø 8 mm OD |
