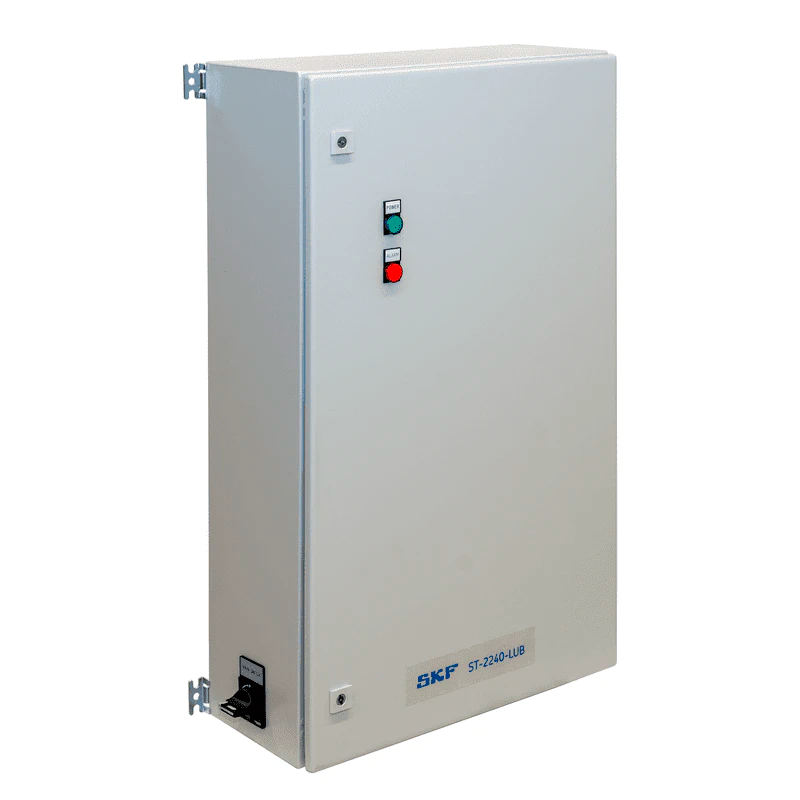

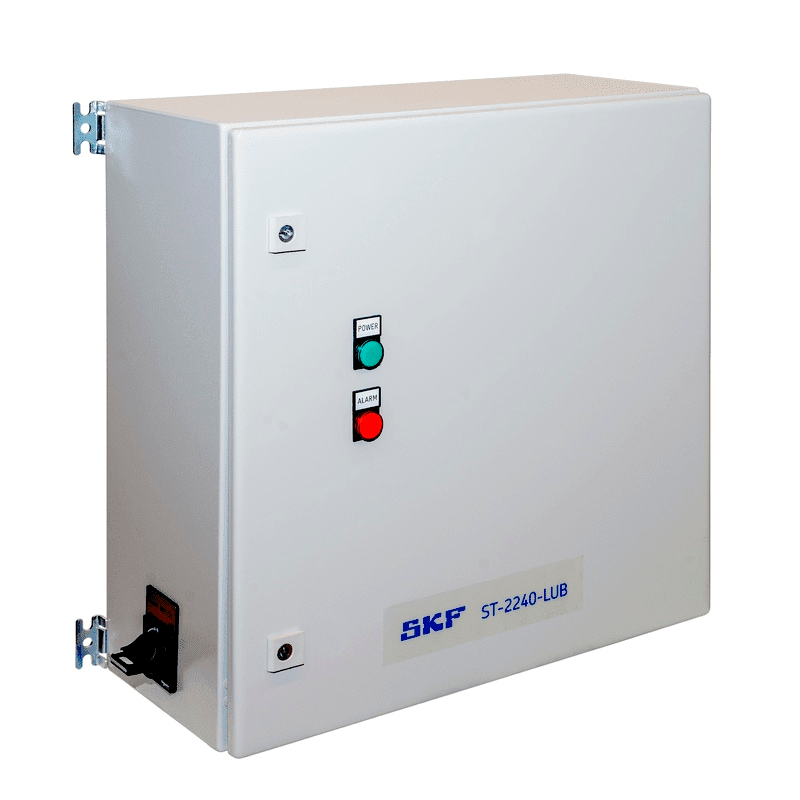

ST-2240-Центр управления LUB

Для использования в одномагистральных, двухмагистральных и прогрессивных системах смазки

Особенности и преимущества

Универсальность и долговечность, автоматическая замена насоса (двойной комплект)
Модульные блоки обеспечивают легкую модификацию системы
Совместимость с ультразвуковым датчиком низкого уровня
Контроль распыления смазки с контролем воздуха
Совместимость с дозирующим мониторомОпции дистанционного управления (полевая шина, мобильное приложение, веб-портал)

приложения

Сталелитейная промышленность
Горнодобывающая и цементная промышленность
Целлюлозно-бумажная промышленность
Продукты питания и напитки

Информация о доставке

Доставка Транспортной компанией по Москве, РФ, СНГ

Самовывоз со склада в Москве бесплатно

Заказ от 1 штуки

Оплата заказа

Безналичный расчет для ИП и юридических лиц

Нужна помощь в подборе?

Описание Технические характеристики Образец заказа Принадлежности

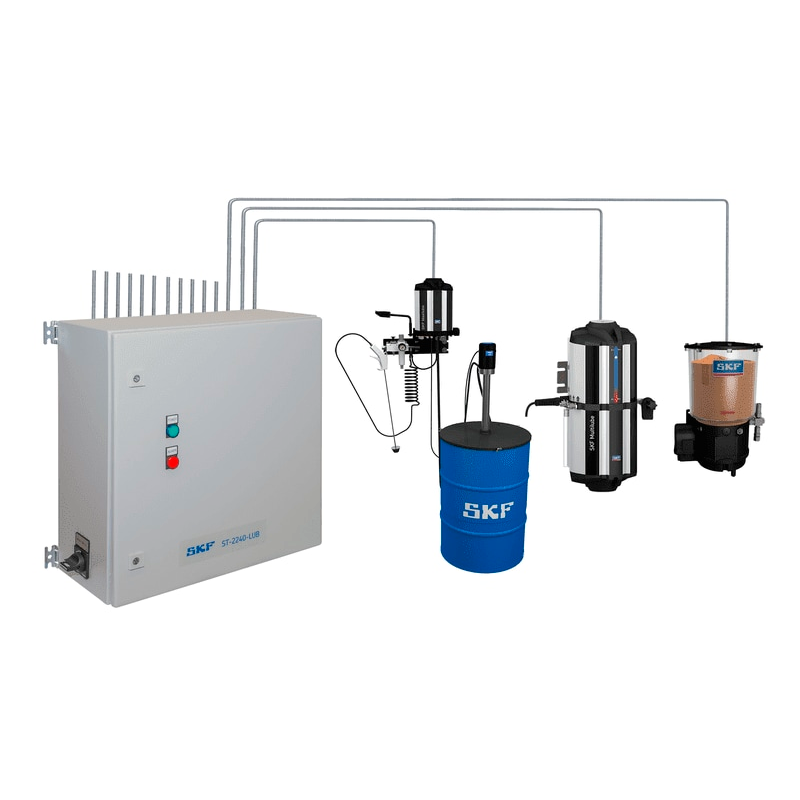

Центры управления смазкой ST-2240-LUB-6 и ST-2240-LUB-14 подходят для использования в двухмагистральных системах смазки, а также в одномагистральных и прогрессивных системах. Эти устройства оснащены сенсорным дисплеем и различаются только размером корпуса и максимальным количеством обслуживаемых каналов смазки.

ST-2240-LUB-6 управляет до 6 отдельными каналами смазки, в то время как ST-2240-LUB-14 управляет до 14 каналами, каждый из которых имеет независимые параметры смазки и / или позволяет при необходимости использовать различные смазочные материалы.

Система смазки регулируется на месте эксплуатации путем добавления или уменьшения количества канальных модулей, а конфигурация может быть изменена пользователем в полевых условиях. Реле давления и передатчики или поршневые детекторы могут использоваться во всех каналах, также поддерживается новый ультразвуковой датчик низкого уровня смазки.

Technical data
Function principle	control center
Operating temperature	0 to +50 °C	+32 to +122 °F
Storage temperature	-20 to +60 °C	-4 to +140 °F
Lubricant	oil and grease
Lubricant channels	ST-2240-LUB-6: 6 ST-2240-LUB-14: 14
Operating voltage	115/230 V AC, automatic range selection
Operating voltage range	93…132 V AC, 186…264 V AC, 47…63 Hz
Short-circuit protection	Circuit breaker, 6 A, C-curve
Internal power supplies	T1 24 V DC,10 A for instruments T2 24 V DC,0.75 A for control electronics
Protection class	IP 65
Control unit	ST-105 lubrication controller
Display	Schneider HMISTU855 5.7" TFT touch screen , 320x240, 64k colors Ethernet and USB port Mobile App for monitoring: Schneider Vijeo design Air
Data logging	Log files on USB memory
Fieldbus	ModbusTCP slave, other protocols on request
Alarm Outputs	Relays K1 & K2: Potential-free change over contact; maximum load 230 V/1 A Channel modules: Potential-free contact; maximum load 50 V DC/1A
Dimensions ST-2240-LUB-6	600 x 600 x 250 mm	23.6 x 23.6 x 8.3 in
Dimensions ST-2240-LUB-14	600 x 1000 x 250 mm	23.6 x 39.4 x 8.3 in

Order information
Part number	Description
12380760	ST-2240-LUB-6 control center (6 separate lubrication channels)
12380765	ST-2240-LUB-14 control center (14 separate lubrication channels)
12501270	CM channel module
