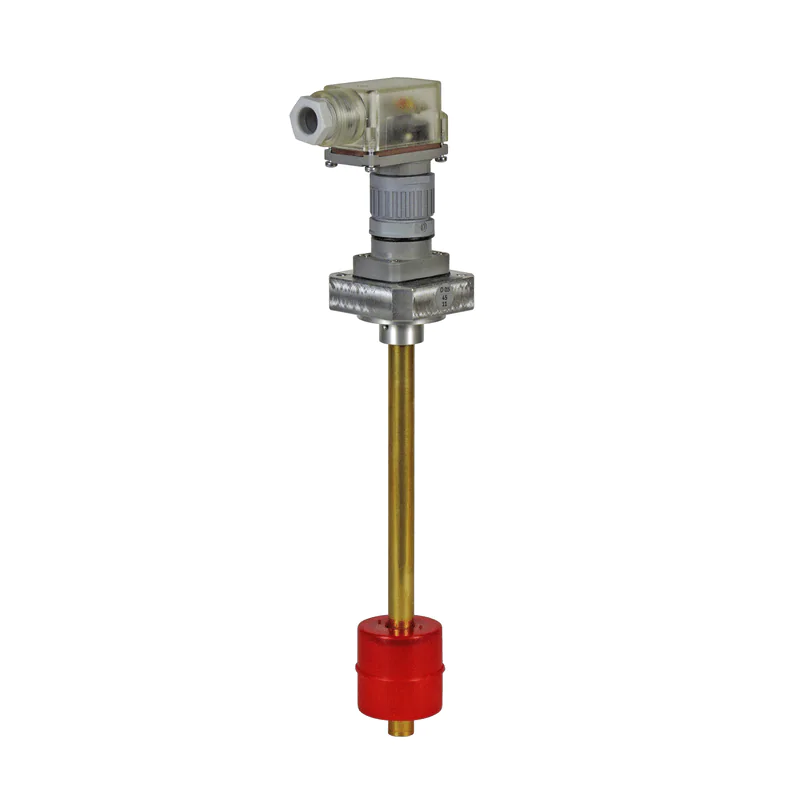

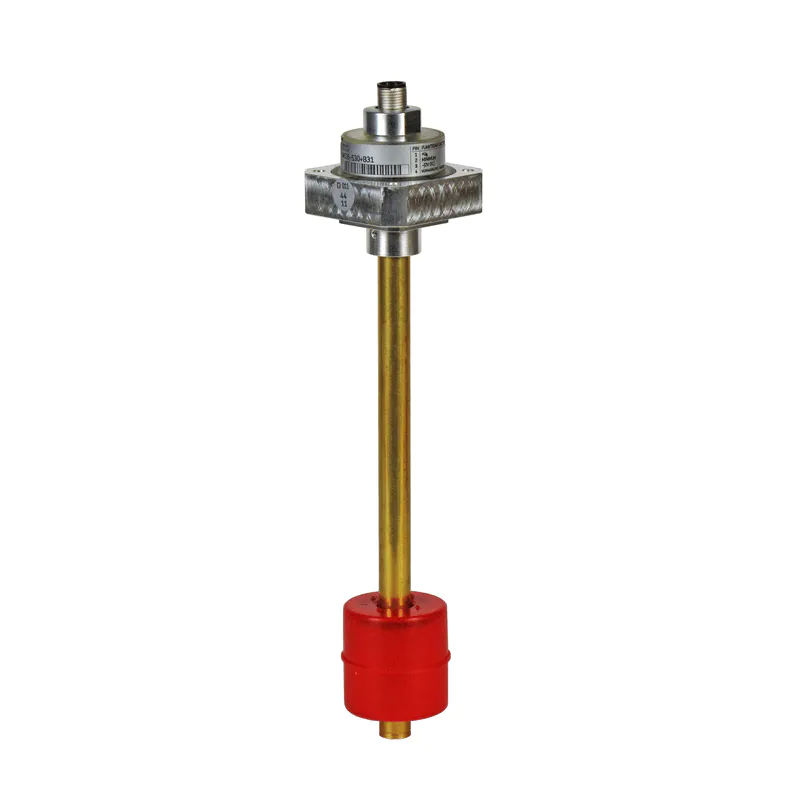

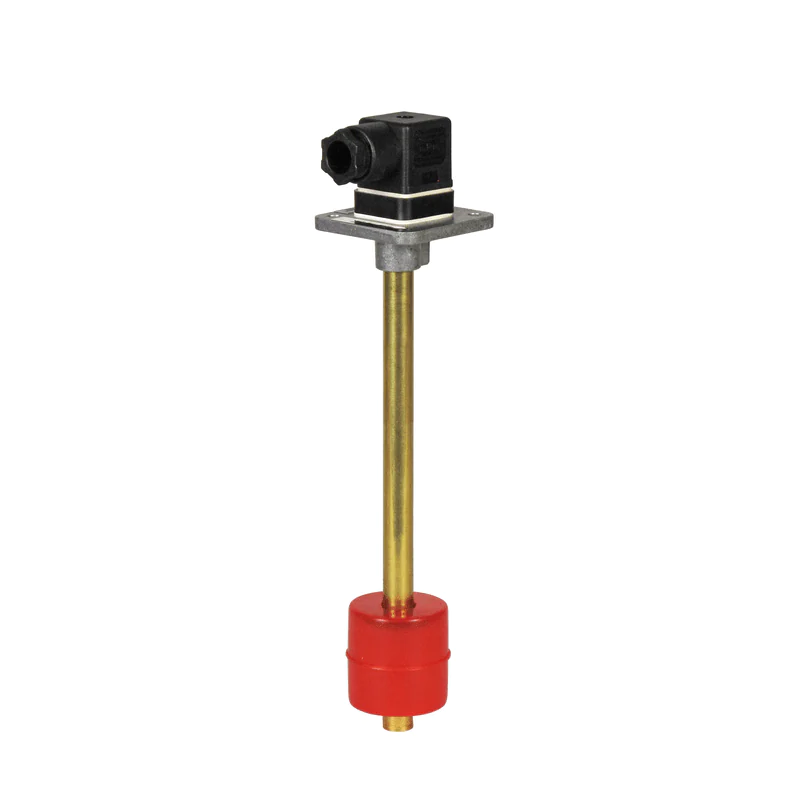

Переключатели уровня серии WS32-x / WS33-x / WS35-x

Для использования в системах смазки с циркуляцией масла

Особенности и преимущества

Простота монтажа
Различные размеры штекеров
Различные точки переключения

приложения

Системы смазки с циркуляцией масла
Станки
Печатание
Автоматизация

Информация о доставке

Доставка Транспортной компанией по Москве, РФ, СНГ

Самовывоз со склада в Москве бесплатно

Заказ от 1 штуки

Оплата заказа

Безналичный расчет для ИП и юридических лиц

Нужна помощь в подборе?

Описание Технические характеристики Образец заказа Принадлежности

Переключатели уровня заполнения контролируют уровень заполнения в резервуарах для жидкости без давления. Для удовлетворения различных требований переключатели уровня заполнения имеют одну или две точки переключения.

Если переключатели уровня заполнения имеют одну точку переключения (WS32), контролируется минимальный уровень заполнения резервуара. Переключатели уровня заполнения с двумя точками переключения контролируют минимальный и максимальный уровни заполнения резервуара, поэтому заполнение автоматически прекращается при достижении максимального уровня (WS33). Или они контролируют минимальный уровень заполнения и имеют функцию раннего предупреждения (WS35).

Последняя версия подает сигнал до достижения критического уровня масла в резервуаре, чтобы масло можно было долить до того, как машина перестанет работать. Другие переключатели уровня заполнения доступны по запросу, например, с тремя точками переключения.

Technical data
Function principle	level switch
Lubricant	mineral and synthetic oils; viscosity max 1500 mm²/s
Operating temperature	-10 to +80 °C	+14 to 175 °F
Material	Aluminium, CuZn, NBR, PP
Switching points
WS 32	1
WS 33, WS 35	2
Switching element	reed contact
Switching voltage	230 V AC, 230 V DC
Switching capacity max.	60 VA / 40 W
Switching current max.	1 A
Switching point settings	100–1600 mm	3.94–63 in
Protection class	IP 65
Dimensions
WS 32	100-1600×52×52 mm	3.94-63×2×2 in
WS 33	120-600×52×52 mm	4.72-23.6×2×2 in
WS 35	120-1600×52×52 mm	4.72-63×2×2 in
Mounting position	vertical

Order example
The product can be configured using a configuration code. The order example shows one possible part number and its explanation.
WS32-S10+C49	Fill level switch Switching point: minimal fill level Length 100 mm Monitoring connector plug with LED
You can configure the product using the CAD configurator below. This will give you a specific order number.
